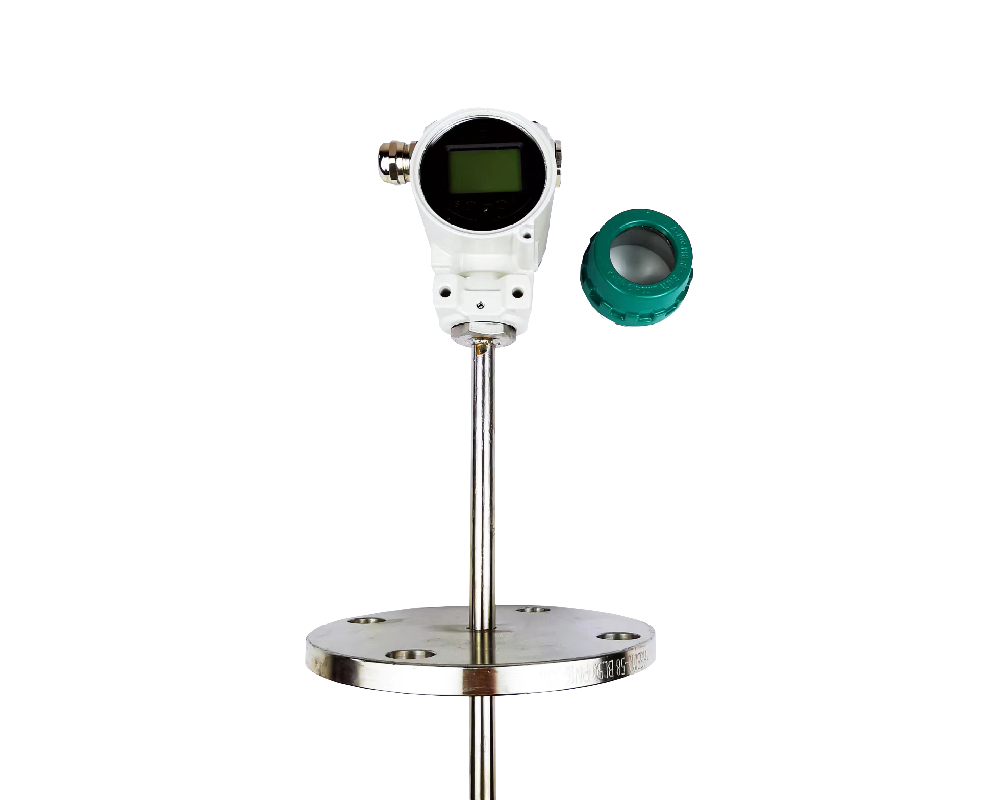

Pt100是鉑熱電阻，它的阻值跟溫度的變化成正比。PT100的阻值與溫度變化關系為：當PT100溫度為0℃時它的阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。它的工業原理：當PT100在0攝氏度的時候他的阻值為100歐姆，它的阻值會隨著溫度上升而成勻速增長的。 熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因為測量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線(從熱電阻到中控室)也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。工業上一般都采用三線制接法。 測溫范圍：0~100℃;-200~1600℃ 分度號：S、K、E、J、T、N、R、PT1000、Pt100、Cu100、Cu50 保護管材料：1Cr18Ni9Ti 接線盒形式：普通型;防爆型 安裝固定形式：固定螺紋;固定法蘭 1. 根據使用溫度范圍選型：對于0~100°范圍內測量應選擇較小量程的型號以獲得更高的準度和溫度分辨率，對于高溫或低溫可以選擇針對性的高低溫測量信號。 2. 根據工作環境選型：主要考慮被測介質或工作環境是否具有腐蝕性、高壓等情況，選擇對應保護管材質。 3. 根據安裝方向選型：頂安裝、側安裝等情況。 4. 根據接口方式選型：固定螺紋式接口、法蘭式接口等情況。應認真核對接口尺寸信息。 |
