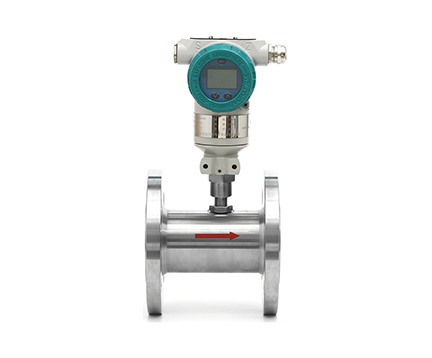

渦輪流量計是一種具有高準確度流量測量儀器，可用于測量液體和氣體的流量，其工作原理基于流體力學中的渦輪旋轉原理。渦輪位于流量計的入口處，當流體進入渦輪時，它帶動渦輪旋轉。渦輪的旋轉速度與流體流速成正比，因此可以通過測量渦輪的旋轉速度來測量流體流速。流量傳感器安裝在渦輪后面，它測量渦輪的旋轉速度，并將其轉換為與流體流速成正比的電信號。放大器將傳感器的信號放大，并傳遞給測量儀表以顯示流量。 渦輪流量計基于流體力學中的渦輪旋轉原理。當流體進入渦輪流量計時，它沿著渦輪葉片的方向加速，并在渦輪葉片的旋轉過程中產生能量。渦輪葉片的旋轉速度與流體流速成正比，傳感器安裝在渦輪后面，它測量渦輪的旋轉速度，并將其轉換為與流體流速成正比的電信號。因此可以通過測量渦輪葉片的旋轉速度來測量流體流速，在渦輪流量計中，流體流經渦輪時會產生旋渦，旋渦的大小與流體流速成正比。傳感器可以通過測量旋渦的大小來測量流體流速。
渦輪流量計可以水平安裝或者垂直安裝，垂直安裝時流體流動方向應從下向上，液體必須充滿管道，無氣泡。流動方向應與傳感器外殼上箭頭指示流動方向一致。上游端至少要有一定長度的直管段，內壁要光滑干凈，無凹痕、積聚、剝落等缺陷。 傳感器的管軸應與相鄰的管道軸心對齊。連接密封的墊圈不得深入管內。傳感器應遠離外部電場和磁場。必要時應采取有效的屏蔽措施，避免外部干擾。 建議在安裝渦輪流量計的地方安裝旁通管道，以免在檢修過程中影響液體的正常輸送。 當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質而定，一般為20-60目，當流體中混有游離氣體時，應加裝消氣器，整個管道系統都應好密封，用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。 當流體中含有雜質時，應安裝過濾器。用戶應充分了解被測介質的腐蝕情況，嚴格防止傳感器的腐蝕。 在水平管道上安裝是流量傳感器常用的安裝方法。當渦輪流量計測量液體時，如果測量體中含有少量氣體，傳感器應安裝在管道較低的地方。 可編程性 渦輪流量計可以通過編程調整測量參數，實現對流量的準確控制和優化。 多種接口 渦輪流量計具有多種接口，滿足不同的安裝方式，可以與各種傳感器和控制系統進行連接。 可重復性 渦輪流量計的測量結果具有可重復性，可以在不同時間和地點進行多次測量，獲得相同的結果。 高效性 渦輪流量計可以快速完成流量測量，節約測量時間和成本。 測量介質 渦輪流量計可以測量各種流體，包括液體和氣體。在選擇渦輪流量計時，需要確定被測介質的種類和粘度等參數，以便選擇適合的型號。 量程范圍 渦輪流量計的量程范圍需要與被測流量范圍相匹配。一般來說，渦輪流量計的量程范圍應該是被測流量范圍的30%-70%,以確保測量準度。 傳感器類型 渦輪流量計傳感器有固定式和移動式兩種類型。固定式渦輪流量計可以測量管道中的液體和氣體流量，移動式渦輪流量計主要用于測量車裝液體和氣體流量。 材質 渦輪流量計的材質也需要考慮，以適應不同的流體和環境條件。一般來說，渦輪流量計可以采用不銹鋼、碳鋼、鋁等材料制成。 安裝方式 渦輪流量計的安裝方式也需要考慮，以確保其測量準度和穩定性。一般來說，渦輪流量計應該安裝在管道的中心位置，以確保測量的準確性。 直接校準法：將被檢量與標準量進行比較的測量方法。流量計在流量標準裝置上進行檢定，裝置上的流量標準量與被檢流量計示值進行比較。 間接校準法：通過對與被測量有函數關系的其他量進行測量以確定被測量的方法。比如節流式差壓流量計采取檢定節流裝置的幾何尺寸和流體的有關參數，確定流量值，就是一種間接測量法。 綜合校準法：采用相似模型先作實際流體的模擬檢定，然后用相似原理推算。節流裝置大管徑DN>lOOOmm，或更大管徑大流量、特殊介質和特殊狀態下的流量難以用直接或間接方法檢定時，則多采用此法。 |
