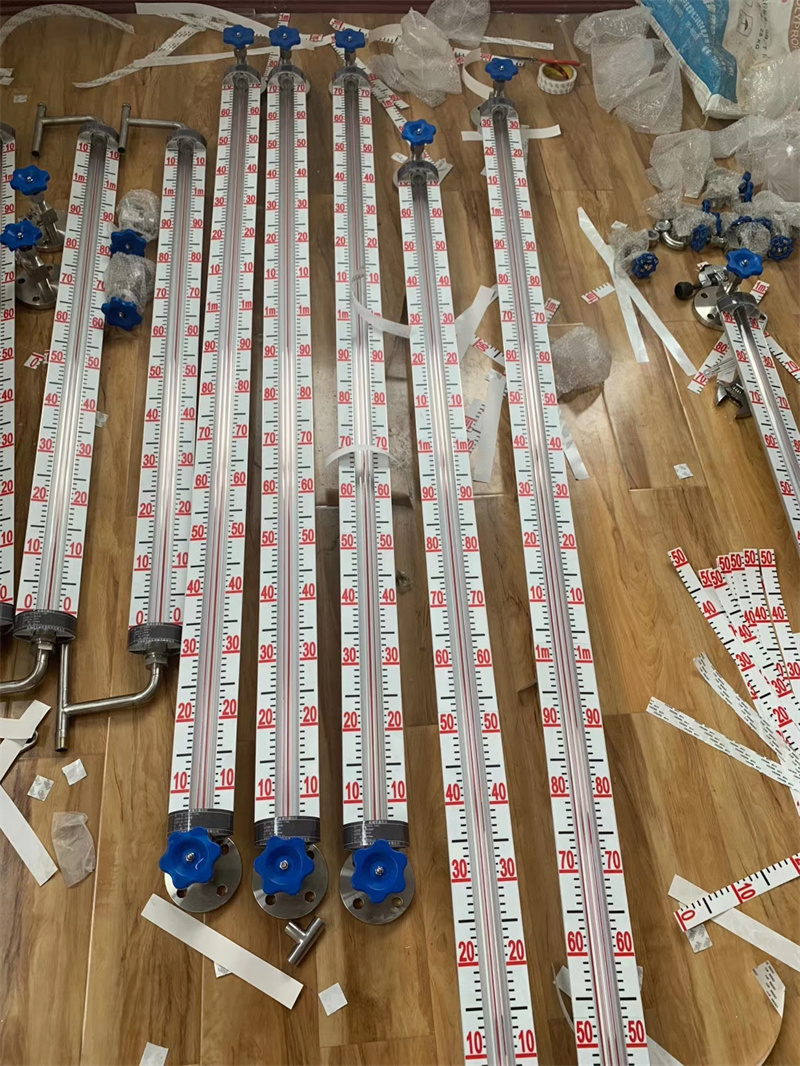

防腐型磁翻板液位計主要參數： 安裝形式內容 側裝式 頂裝式 安裝間距 (測量范圍) 500,800,1100,1400,1700,2000,2500,3000,3500,4000,4500,5000,5500,6000mm 500,800,1100,1400,1700,2000,2500,3000mm 工作壓力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa 介質密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3 連接法蘭 不銹鋼 法蘭 20-40(D N 20 P N 4.0) (GB9119-88) 法蘭 200-25(D N 200 P N 2.5) (GB9119-88) ABS 法蘭 20-10(D N 20 P N 1.0) (GB9119-88) 法蘭 200-6(D N 200 P N 0.6) (GB9119-88) 主體材料 ABS( 工作壓力 0.6MPa) 1Cr18Ni9T 介質溫度 -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ ) 環境溫度 -40 ℃ ~+70 ℃ 示值誤差 ± 10mm 介質粘度 ≤ 1st(10 - 4 m/s) 上下限開關 輸出 1. 控制靈敏度 : 10mm 2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4 電遠傳連續顯示 1. 精度 : ± 1.5% 2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制
磁翻板液位計擴展閱讀<< 磁翻板液位計重要性 頂裝磁翻板液位計工作的好壞與是否做到正確安裝是分不開的。在安裝時，應注意以下幾點：磁翻板液位計在安裝時護導管和主體測量管必須要保持垂直，上下浮球連桿不能彎曲，必須挺直插入；磁翻板液位計安裝位置應避開加液口，防止液位計護導管或浮球受到?jīng)_擊；安裝連接法蘭不宜選得太小，否則容易造成盲區過大，且因護筒小浮子運行阻力也較大，浮子運行容易卡住，一般安裝連接法蘭以不小于DN80為宜；在安裝防腐型液位計時，注意不要破壞防腐層，以使防腐層失效；在安裝高度達到4～5米時，建議在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境下，比如現場有振動的環境，或遭到碰撞，大風天氣等，不致受到損壞。 磁翻板液位計顯示面板材質 塑料型磁翻板液位計是常用的防腐型液位計，在相同的量程下，重量較輕，約只有標準型磁翻板液位計的1/5，安裝非常便利。該產品適用于電廠化學水處理、污水處理、印染行業，以及對PVC/PP不相溶的其他酸性介質，例如燒堿廠膜法除硝裝置再生槽、冷媒罐、鹽酸罐、堿罐、印染廠原料罐中的液位監測。 磁翻板液位計安裝注意事項 遠傳型磁翻板液位計工作的原理是利用磁耦合原理，通過液位的變動引起連通管內的磁性浮子產生高度的變化，進而驅動液位計的面板上的紅白顏色的翻板作相應的翻轉，以此來顯示所測容器的液位。遠傳磁翻板液位計都設置了遠傳功能，能實時地把液位高度是多少傳送到指定的地方顯示，方便工作人員查看，而不需要在現場操作。 磁翻板液位計主要有以下優勢 防爆型磁翻板液位計則適用于易燃易爆的危險環境中，若需要電信號進行遠程傳輸，則可以與磁開關或遠傳變送器相配合使用，可以實現高低液位的報警動作和對液位遠程實時控制。磁翻板液位計的防爆等級屬高等級標準，其中隔爆型磁翻板液位計高達ExdIICT6（磁開關/干簧管遠傳變送器），本安型磁翻板液位計高達ExiaIICT6（磁開關/干簧管遠傳變送器）。除此之外，磁翻板液位計的防護等級均有IP65、IP66/IP67可選，，這些都為安全生產帶來了的保障，使磁翻板液位計更為穩定和可靠。 磁翻板液位計配套要求 磁翻板液位計量程就是所要測量液位的上下法蘭中心距。在使用磁翻板液位計測量液位的高度時，量程是關鍵的影響因素之一。如果量程誤差較大，則會直接影響測量的效果。在確定磁翻板液位計的量程時，一般需要根據所要測量的液位儲罐的高度，選擇相應尺寸的磁翻板液位計。如果實在無法確認具體的量程，在施工時，可能需要對安裝位置進行調整才能滿足工況。 磁翻板液位計種類 磁翻板液位計是一種用于槽罐以及鍋爐內的液位測量相當普遍的儀表，磁翻板液位計如果只作為現場顯示，都不需要任何電氣設備就可以就地讀出當前的液位數字，非常直觀。并且因為該儀表的原理簡單，結構與安裝都相當方便，性能很穩定，一直是就地液位測量的儀表類型。 頂裝磁翻板液位計與側裝磁翻板液位計連接法蘭的不同 根據被測量介質的不同特性，磁翻板液位計選擇相應的浮筒材質和顯示面板材質，面板視窗透明板材質。磁翻板液位計顯示面板一般采用鋁合金或塑料面板，塑料面板一般在現場工況環境會造成鋁合金腐蝕時采用。 磁翻板液位計的實力廠家-津制儀表（天津）有限公司 運輸過程中為避免浮子損壞將其從本體中拆出，安裝時，先將磁翻板液位計安裝好，再通過底部法蘭處將其放入(注意浮子重頭應朝上)。使用磁翻板液位計進行液體位置檢測時通常采用頂裝或者旁通管側裝的方式。將本體外裝磁翻柱指示器、液位開關和液位變送器，當液面位置發生變化時，磁翻柱指示器顏色發生翻轉，液位開關致使相應液位點發生動作，液位傳感器感應并輸出變化的電阻，經變送器轉換為電流信號進行輸出。
|
