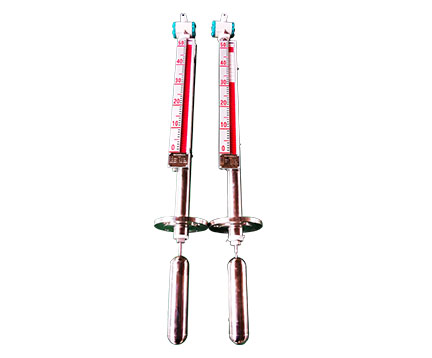

磁翻板液位計是一種常用的液位計，主要用于工業、化工、石油等領域中測量各種液體液位的測量。它由液位計本體、磁性浮子、翻板裝置、壓力傳感器和控制器等組成。液位計本體通常由不銹鋼制成，內部裝有磁性浮子，浮子通過彈簧的作用力使其在液位范圍內上下浮動，并通過浮子的重量和大小來反映液位高度。翻板裝置是由一組磁性翻板組成的，它們固定在液位計本體上，當浮子上下浮動時，翻板會根據液位高度的變化而翻轉，通過顏色或形狀的變化來指示液位高度。 磁翻板液位計是基于磁性原理。液位計本體內部裝有磁性浮子，浮子通過彈簧的作用力使其在液位范圍內上下浮動，并通過浮子的重量和大小來反映液位高度。當液位計本體中的浮子上升時，浮子內的磁性材料也會隨之上升，并通過磁耦合作用，使得浮子周圍的磁性翻板受到磁場的影響，發生翻轉。磁性翻板是由一組固定在液位計本體上的磁性材料組成的，它們在浮子上升時翻轉，通過顏色或形狀的變化來指示液位高度。液位計本體中還裝有壓力傳感器，它會實時監測液位計本體內部的壓力變化，當液位計本體內部的壓力超過設定值時，控制器會根據壓力傳感器傳來的信號，自動啟動排液閥，將多余的液體排出。
安裝前，應檢查磁翻板液位計的連接法蘭和容器的法蘭是否匹配，并確保磁翻板液位計的浮子的位置與量程與容器相匹配。 如果磁翻板液位計的連接管上沒有對齊和固定磁翻板液位計的法蘭，那么需要對磁翻板液位計進行校正。通常使用磁性校正器來進行校正。 如果是側裝安裝，需要在容器側面開設一個法蘭口，并將磁翻板液位計的連接管與法蘭口對接。注意，要確保法蘭與容器相匹配。 如果是頂裝安裝，需要在容器頂部開設一個法蘭口，并將磁翻板液位計的連接管與法蘭口對接。在這種情況下，磁翻板液位計需要安裝在容器頂部，以便能夠測量液位的高度。 安裝磁翻板液位計時，需要緩慢開啟下部閥門，讓介質平穩進入主測量管內，避免浮子受到介質急速?zèng)_擊，引起測量波動。 安裝完畢后，需要進行調試和校準?？梢允褂么判孕Ｕ鱽硇?zhǔn)磁翻板液位計的零點和量程，以確保測量的準確性和可靠性。 測量準確 磁翻板液位計基于磁性原理進行測量，浮子和翻板都采用磁性材料，準確測量液位高度。 穩定性強 磁翻板液位計采用了先進的設計和制造技術，具有良好的穩定性，可以保證長時間的使用。 操作簡單 磁翻板液位計的操作非常簡單，只需要按照說明書或標識牌上的說明進行操作，即可完成液位測量。 適用范圍廣 磁翻板液位計適用于各種不同類型的液體，包括原油、蒸餾液、鹽酸、硫酸等，可以在各種環境下使用。 指示直觀 磁翻板液位計通過顏色或形狀的變化來指示液位高度，直觀易懂，方便用戶讀取液位高度。 工作環境 包括溫度、濕度、壓力、介質特性等，這些因素會影響到液位計的性能和使用周期。 測量范圍 可根據液位計的測量范圍選擇合適的型號，一般液位計的測量范圍會在說明書或標識牌上列出。 指示方式 磁翻板液位計有指針式和數字式兩種指示方式，可根據實際需求選擇合適的指示方式。 安裝方式 根據液位計的安裝位置和方式選擇合適的型號，例如是否需要吊裝、座裝或側裝等。 材質 需要根據液位計的工作環境和介質特性選擇合適的材質，例如不銹鋼、碳鋼、聚氯乙烯等。 打開下法蘭，將浮子放進浮筒內(帶有箭頭和帶磁性重的一端朝上)。 在安裝磁翻板液位計時，應使主測量管保持垂直狀態，以保證磁浮球在主體管內能夠上下自如運動。過程連接法蘭與容器之間應加裝截止閥，以使磁翻板液位計在進行調試、檢修或清洗時，便于切斷物料。在安裝磁翻板液位計時，應使主測量管保持垂直狀態。 磁翻板液位計安裝完畢后，應用磁鋼進行校正，對翻柱來回導引一次，以使零位以下顯示紅色，零位以上顯示白色。 磁翻板液位計在調試時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩流入，避免液體介質帶著浮子急速上升。這時觀察磁性紅、白翻柱翻轉是否正常。然后關閉上下引液管閥門，打開排污閥讓主測量管內的液位下降，按此方法連續操作三次，翻柱如翻轉正常，儀表即可投入運行。 從用戶了解或使用密度計準確測量被測液體介質的密度，并計算所配備的磁浮子的密度，二者之間的誤差可通過調整指示面板的上下位置進行適當修正，減少密度對測量誤差的影響，以確定儀表指示面板的零位，使液位指示更準確。 帶有干簧管遠傳變送器裝置的磁翻板液位計，需進行液位零點和滿刻度的調試。在進行調試時，需通過零點電位器和滿量程電位器分別對液位零點和滿量程至少反復來回調整三次。使液位在零點時，電信號輸出顯示為4mA，液位在滿刻度時，電信號輸出顯示為20mA。帶有干簧管遠傳變送器裝置的計為磁翻板液位計。 帶有磁開關裝置的磁翻板液位計，在主體安裝完后，需根據現場容器液位控制的要求，來確定磁開關的實際安裝位置，以達到液位控制的目的。 |
