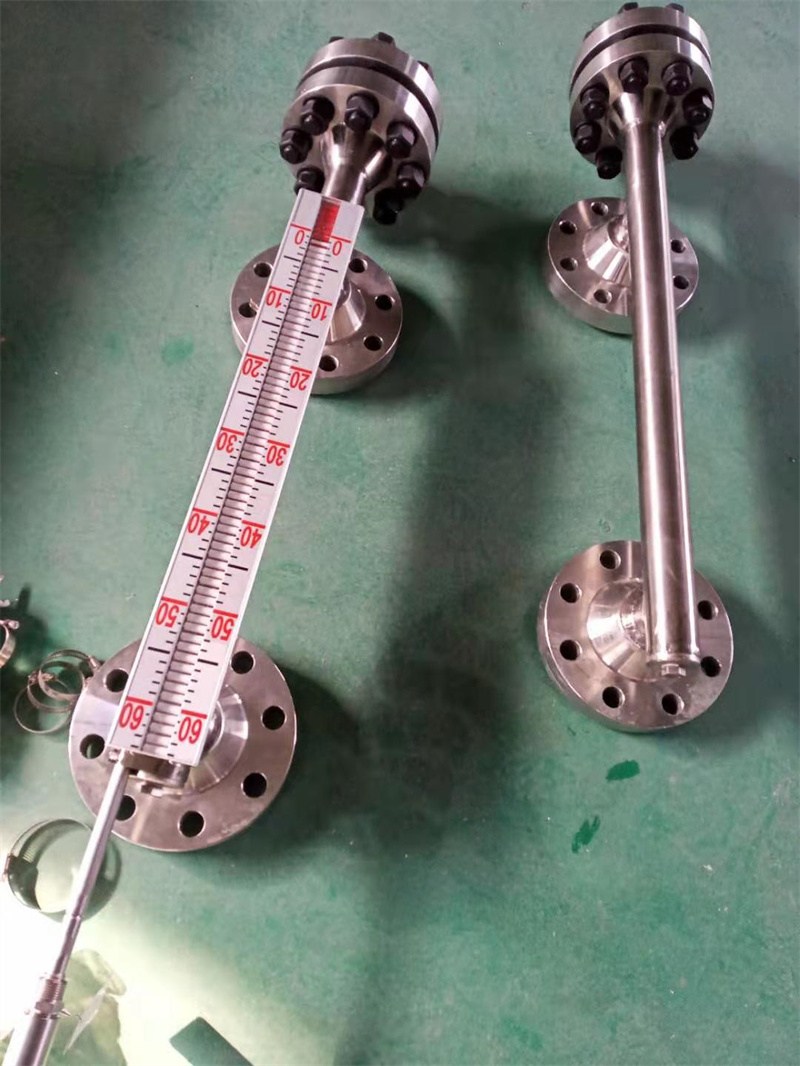

根據被測量介質的不同特性，磁翻板液位計選擇相應的浮筒材質和顯示面板材質，面板視窗透明板材質。磁翻板液位計浮筒材質有：不銹鋼304、不銹鋼316L、不銹鋼304/316L加內襯F4或F46氟管、塑料型PP材質。不銹鋼304、316L材質使用普遍，當介質會跟不銹鋼發生化學反應而造成腐蝕時，就應該選擇不銹鋼襯氟，或者選用塑料PP材質。被測介質為常溫常壓時，一般選擇PP材質；被測介質非常溫常壓時，一般選用304/316襯氟，其過程溫度可達到120℃，過程壓力可達1.6MPa。
磁翻板液位計安裝注意事項 磁翻板液位計在電廠中有著廣的應用，磁翻板液位計故障常見于磁翻版或浮球磁性減弱、磁翻板卡澀而造成顯示不準和顯示斷層，浮球卡澀的故障比較罕見，而且浮球下部的形狀與筒體排污口的構造不應做成可能吻合的結構，防止浮球下部卡澀時堵住底部的排污口。磁翻板液位計浮球的位置正好將下部的排污口堵住，造成在運行中連排滿水，磁翻板液位計顯示為0且下部排污閥打開后見不到大量的排水的現象。浮球卡澀的原因是磁翻板液位計下部水側連接管焊接處處理不平整，間隙較小，經過長時間運行后其內部由于結垢，間隙進一步減小，#1爐停爐后連排無水，浮球位于底部，并在此卡住，造成顯示失準。 磁翻板液位計種類 為了避免在使用過程中出現問題，在使用過程中需要對以下節細節做良好的控制:(1)不能夠讓有任何磁性的物質接近到磁翻板液位計以及周邊，固定不可以使用鐵絲，不然容易對磁翻板液位及的正常工作軌道造成不良影響;(2)要是用戶自行使用伴熱管路的時候，需要選擇的材料是非導磁材料，像是紫銅管等，后期的伴熱溫度按照具體的介質情況做實際確定;(3)磁翻板液位計的安裝:安裝的時候一定要保證是呈垂直狀態，磁翻板液位計和容器引管之間要另外安裝一個球閥，以便于后期的清洗以及檢修;(4)介質當中不能夠包括有固體雜質或者是磁性物質，以防止對浮子造成阻頓影響;(5)正式開始使用的時候，要求先對磁鋼進行正確的校正，將零位以下的小球調節變成紅色，而其他的小球?qū)⑵渥兂砂咨?(6)將底法蘭打開，在其中裝進一個磁性的浮子，這里需要特別注意的是浮子帶磁性的一頭需要朝上，不能夠在安裝的時候以倒裝的形式存在;(7)進行調試的時候要求將上端的引管閥門做敞開狀態，之后再以緩慢的速度將下端的閥門打開，好讓介質以穩定的狀態滲透進主導管內部，在其運行的過程中需要防止介質以快速的速度對浮子造成沖擊，而造成浮子發生劇烈的動蕩而影響讀取數據的準確性。正確的觀察磁性紅球與白球翻轉程度的正確性，之后再將下引管的煩悶關閉，并且將排污閥門打開，好讓主導管當中的液位降低，按照這項方法開展三次操作，每次操作都為正確顯示就可以將其投入到實際的運行工作中。磁翻板液位計有較大的使用范圍，日常應用過程中的維護工作量較大，為了降低其非故障問題在使用過程中需要按照正確的操作方式安裝使用，一旦出現問題要及時處理以將故障不良影響降至很低。 磁翻板液位計的缺點 磁翻板液位計全過程測量無盲區、顯示醒目、讀數直觀，具有較高密封性的磁翻板液位計，在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地對液位進行就地顯示的測量，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上干簧管遠傳變送器，可將現場的液位信號以4~20mA的電流形式遠端傳送回機房或控制室，實現遠距離檢測、指示、記錄與控制。磁翻板液位計的這些特點，使得其在液位測量與控制中應用廣。 磁翻板液位計特點 面對各種強腐蝕性液體，亞克力和PTFE的耐腐蝕性整體表現較好，是用于強腐蝕性液體測量的理想材質。 氫氟酸是氟化氫氣體的水溶液，清澈、無色、發煙、易揮發，有劇烈刺激性氣味，氫氟酸在濃度5mol/L以上會發生自偶電離，腐蝕性較強。根據氫氟酸的特性，在測量氫氟酸時，主體材質一般選擇塑料型PP材質即可，而對于通風條件好，儲罐又有一定壓力時可以選擇316L襯氟。 磁翻板液位計安裝形式 首先在安裝磁翻板液位計時，要保證儀表保持垂直，便于磁浮子順暢運行。在磁翻板液位計和容器引管之間，應安裝一個球閥，方便后期清洗與檢修。在安裝磁浮子時，應將底法蘭打開。需要注意的是，在安裝磁浮子時，應將浮子帶磁性的部分朝上。在安裝磁翻板液位計時，切忌不可有任何帶磁性的物質靠近磁翻板液位計，另外，也不可以使用鐵絲固定磁翻板液位計，以免影響磁翻板液位計的正常工作。正式使用前，應先用磁鋼對翻片進行校正，使零位以下翻片呈紅色，零位以上呈白色。在使用伴熱管路的時，應選擇非導磁材料，后期的伴熱溫度按照具體的介質情況而定。調試磁翻板液位計時，先將上端的引管閥門敞開，再以緩慢的速度將下端的閥門打開，以使介質以穩定的狀態滲透進主導管內部。在磁翻板液位計運行過程中，需防止介質以較高的速度對浮子造成沖擊，使浮子發生劇烈的動蕩進而影響讀取數據的準確性。仔細觀察磁性翻片翻轉是否正常，之后再將下引管的閥門關閉，同時將排污閥門打開，以使浮筒中的液位降低，按照這項方法開展三次操作，每次操作均為正常就可以將其投入使用。對磁翻板液位計進行定期清洗，同時所要測量的介質中不能含有固體雜質或者是磁性物質，以免對浮子造成影響進而影響液位的測量。 磁翻板液位計現場環境 測量介質的物理化學屬性（如腐蝕性）等對磁翻板液位計具有較大影響，不同的介質屬性直接決定了選擇何種類型的磁翻板液位計。所以不了解所測介質屬性就隨意選用磁翻板液位計，不僅會影響磁翻板液位計的測量，也會直接影響磁翻板液位計的使用周期，甚至出現磁翻板液位計根本無法用于測量的情況。 磁翻板液位計配套要求 運輸過程中為避免浮子損壞將其從本體中拆出，安裝時，先將磁翻板液位計安裝好，再通過底部法蘭處將其放入(注意浮子重頭應朝上)。使用磁翻板液位計進行液體位置檢測時通常采用頂裝或者旁通管側裝的方式。將本體外裝磁翻柱指示器、液位開關和液位變送器，當液面位置發生變化時，磁翻柱指示器顏色發生翻轉，液位開關致使相應液位點發生動作，液位傳感器感應并輸出變化的電阻，經變送器轉換為電流信號進行輸出。 經濟型磁翻板液位計 磁翻板液位計被廣應用于測量石油、化學試劑、有機溶劑等液體，自面世以來備受合作伙伴歡迎，在業內亦引起不小反響。目前磁翻板液位計主要有以下型號可供選擇：磁翻板液位計，316L不銹鋼材質，經濟實用； 經濟型磁翻板液位計：304無縫不銹鋼管，適用于大多數腐蝕性液體的測量，內襯型磁翻板液位計：浮筒采用304內襯PTFE，抗強酸堿腐蝕；塑料型磁翻板液位計：重量更輕，適應于低壓強防腐性液體的測量。 磁翻板液位計報警 磁翻板液位計雖然優點突出，但也有缺點和不足：磁翻板液位計精度較低，測量精度一般在±5.0mm~±10mm之間。磁翻板液位計有一定量程限制，大量程磁翻板液位計運輸不方便，且安裝體積比較大。磁翻板液位計經長期使用后，本體內如有介質的沉淀物，會影響浮子沿著波導管外的護導管上下移動，為避免被卡住，必須定時進行清潔。（溫馨提示：在對磁翻板液位計進行清潔前，要先關掉閥門，掃除筒體內的余留物質。清潔后按原樣安裝，浮子切忽倒置，密封墊應進行替換以防老化漏氣，擰緊螺釘。）
|
